DUK 手すり付き大型踏台：工場で2m超の高所作業を安全に行うために

高さ2m以上の作業にはどの規定が適用されるか？

ハセガワ・ベトナムのカタログの法規定の部分には、次の内容がまとめられています。

• 労働安全衛生法（2015年）：高所作業は危険要因であり、安全装置と保護具が必要です。
• 通達13/2016/TT-BLĐTBXH：高さ2mの作業、移動式作業床、または危険な吊り下げ位置での作業は、労働安全上の厳しい管理が求められる作業に該当し、特別な管理措置を適用する必要があります。
• 通達16/2021/TT-BXD：高さ2m以上の足場には、作業床、通路、階段部に安全手すりと足元保護板を設置する義務があります。
• 政令12/2022/NĐ-CP：カタログによると、規定どおりに労働安全衛生設備を備えない事業者には、2,000万〜2,500万VNDの罰金が課される場合があります。

通達16/2021/TT-BXDは、建設工事の安全に関する国家技術基準QCVN 18:2021/BXDを公布するものです。この基準の1.4.15項では、安全手すりは、高さが最低1.1mで、安全を確保できる構造のものと定義されています。

重要な注意点：上記の規定は、カタログと基準文書の一部から要約したものです。個別の設備や作業への適用は、原文書または貴社の労働安全担当部門に基づいて判断する必要があります。

DUKとはどんな製品か？

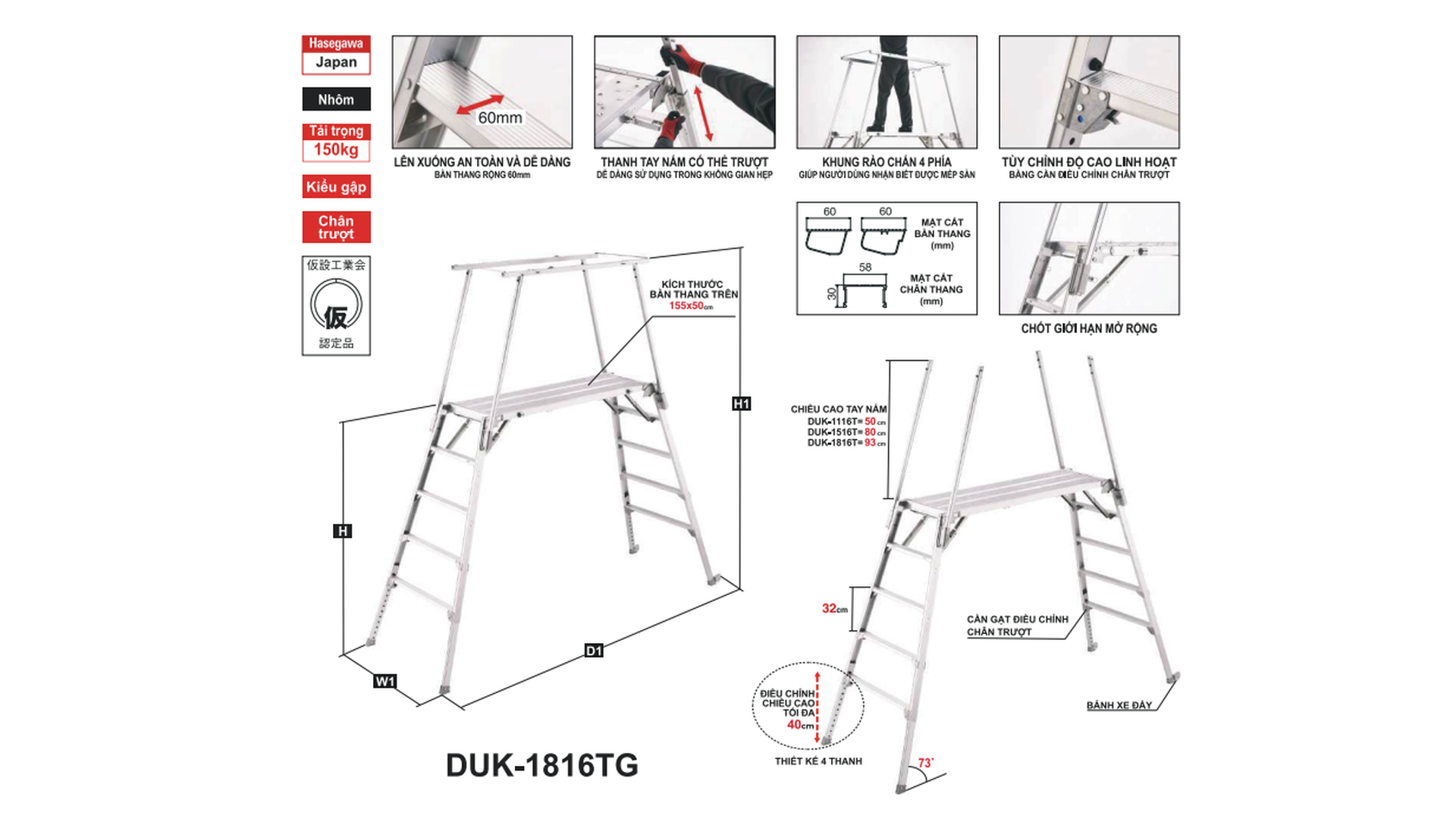

カタログによると、DUKは「Hasegawa Japan」グループの手すり付き踏台で、アルミ製、耐荷重150kg、折りたたみ式、スライド脚です。カタログには、仮設工業会（日本）の認定品マークも記載されています。

カタログに記載されている特長は次のとおりです。

• 幅60mmの踏み桟：安全で楽に昇り降りできる。
• スライドする手すり棒：狭い場所でも使いやすい。
• 四方ガードフレーム：使用者が踏台の端を認識しやすくなる。
• 柔軟な高さ調整：スライド脚の調整レバーで行う。
• 開き止めピン：カタログでは、はしごの部品として記載されている。
• 4本桟の設計、角度73°：カタログのイラストによる。
• 押して動かす車輪：DUK-1816TGのイラストに示されている。

四方ガードフレーム：手すり要件に直結する特長

四方ガードフレームは、DUKシリーズのTの付く型番の主な特長です。カタログによると、使用者が踏台の端を認識できる、つまり端からどれだけ離れて立っているかが分かるようになります。

カタログは、型番ごとにガードフレームの手すり高さを公表しています。

この数値は、貴社の作業に適用される手すり要件と照らし合わせて確認してください。前述のとおり、基準は安全手すりを高さ最低1.1mと定義しています。カタログはDUKがQCVN 18:2021/BXDに適合すると述べておらず、本記事もそのような主張はしません。

正しい見方は次のとおりです。DUKの四方フレームは、製品に備わった保護手段の一つです。それが個々の現場の法的要件を満たすかどうかは、労働安全の責任者が確認する必要があります。

DUK6機種：カタログの数値

以下の数値は、カタログの仕様表によるものです。寸法の単位はcm、高さHはm、重量はkgです。6機種とも耐荷重は150kgです。

表から読み取れることがあります。Tの付かない型番（DUK-1116、DUK-1516）では、全高H1が踏み面の高さHと等しくなっています。Tの付く型番では、H1がHより大きく、その差がガードフレームにあたります。これは数値からの推測であり、カタログは型番の文字の意味を説明していません。

上部天板の寸法は、カタログのイラストによると155×50cmです。

「2m超」についてはどう考えるか？

この点は正しく理解する必要があります。仕様表によると、DUKシリーズの踏み面の最大高さHは1.76m（DUK-1816TとDUK-1816TG）です。ガードフレームを含む全高H1は、2.69mに達します。

したがって、記事タイトルの「2m超」は、保護フレーム付きの大型の踏み面が必要になる、2mを超える高所での作業全般を指しています。DUKの踏み面そのものが2mを超えるという意味ではありません。

規定を適用する際の作業高さ（踏み面から数えるのか、別の方法か）の決め方は、原文書に基づく必要があります。判断の前に、労働安全担当部門にご相談ください。

最大40cm調整できるスライド脚

スライド脚は、レバーで高さを調整でき、カタログのイラストによると最大40cmまで調整できます。このため、同じ型番でも幅広い高さ範囲を持ち、たとえばDUK-1816Tは1.36〜1.76mで、差は0.40mです。

スライド脚は、不均一な床への対応にも役立ちます。不整地や傾斜面での安定設計については、関連記事をご覧ください。

発注前に確認したい点

1. 作業に適用される手すり要件：ガードフレームの手すり高さ（50、80、93cm）を、安全担当部門が定める要件と照らし合わせます。
2. 必要な踏み面の高さ：適したH範囲の型番を選びます。この範囲にはスライド脚の調整幅が含まれます。
3. フレームの有無：かさ上げされたガードフレームがあるのは、Tの付く型番のみです。
4. 使用スペース：DUKの使用時の長さは213〜276cmのため、十分なスペースが必要です。
5. 折りたたみ時の保管場所：折りたたみ時の寸法W2×D2×H2と比べます。
6. 耐荷重：6機種とも150kgです。持ち運ぶ工具も含めて計算してください。
7. 頻繁に移動させるか：カタログには、DUK-1816TGに車輪が示されています。

DUKを検討すべきケース

• 単体のはしごではなく、周囲に保護フレームのある広い踏み面が必要な作業。
• 作業が長く続き、作業者が一か所に立って両手で作業する場合。
• 工場が、高所作業の設備を法的要件に照らして見直している場合。
• 床が不均一で、スライド脚による高さ調整が必要な場合。

低い踏み面で足りる作業であれば、WD・WDC・WDSシリーズのほうが適している場合があります。

まとめ

2mを超える高所での作業は、カタログとそこに引用された通達によると、厳しい安全要件が求められる作業に分類されます。安全手すりの要件は、その一つです。

DUKは、Tの付く型番の四方ガードフレームに加え、耐荷重150kg、最大40cm調整できるスライド脚、スライドする手すり棒で、この要件に応えています。

ただし、カタログはDUKがいずれかの基準に適合するとは述べておらず、ガードフレームの手すり高さも50〜93cmにとどまります。そのため、法令順守を意識した購入とは、これらの数値を現場の実際の要件と照らし合わせてから判断することです。

作業高さ、フロアプラン、安全要件をお知らせください。ハセガワ・ベトナムのチームが、DUKの仕様表との照合をお手伝いします。
