ハセガワの組立式作業台「DB」は、全溶接フレームを採用した組立式作業台です。変形を防ぐ溶接構造により、最大耐荷重150kgを実現しています。高さは0.25mから1.25mまで、1段から5段の5グループをご用意しています。一般的なネジ止め式と比べて安定性が高く、工場での高所からの部品取り出しや設備点検、日常的に繰り返す作業に適しています。
組立式作業台DBとは
組立式作業台DBは、アルミニウム製の複数段ステップスタンドで、「ハセガワ ドングァン」製品群に属します。棚や仮設の椅子に登る代わりに、高所での作業位置に安定してアクセスするための製品です。
DBの最大の特徴は、組立式(モジュール式)構造と全溶接フレームの組み合わせにあります。設置時の柔軟性と、溶接構造による一体感のある強度を兼ね備えています。
溶接強化構造:DBが一般的な作業台と異なる点
市場に出回っている作業台の多くは、溶接またはボルト締めの角形鋼管フレームで作られており、材質は静電塗装鋼またはステンレスが一般的です。DBはこれとは異なるアプローチを採用しています。軽量なアルミニウムと、変形を防ぐ溶接フレームを組み合わせることで、全体の重量を抑えながらも高い剛性を維持しています。
変形を防ぐ強靭な溶接フレーム
ハセガワベトナムの情報によると、DBの側面フレームは接合部をボルト締めするだけでなく、全体を溶接しています。この構造により、荷重が中心からずれた場合でも力を均等に分散しやすくなり、長期使用によるフレームのゆがみを抑えます。
踏み台の厚み強化(10mm以上)
DBの上部踏み台は、標準設計より最低10mm厚く強化されています。踏み台を厚くすることで、次のような効果が得られます。
- 人と荷物が踏み台に乗ったときのたわみを軽減します。
- 移動時の安定感を高めます。
- 経年による変形を抑え、表面の耐用年数を延ばします。
取り外し・交換が簡単な脚部ベース
DBの脚部ベースは、摩耗した際に脚部フレーム全体を交換せずに、取り外し・交換できる設計です。小さなポイントですが、油分や水分が多い工場の床など、長期的なメンテナンスコストに直接影響する部分です。
耐荷重150kg:どのような作業に適しているか
DBは1段から5段まで、全型式共通で最大耐荷重150kgです。この耐荷重には、使用者の体重に加えて、持参する工具や荷物の重量も含まれます。作業者のみの体重ではありません。
工場の実際の現場では、150kgは次のような一般的な状況に対応します。
- 工具や部品箱、検査機器を持った作業者(体重60〜80kg)1名の作業。
- 配電盤や高所設備の定期点検を、工具箱を持って行う場合。
- 倉庫の高い棚から荷物を取り出す際、小さな箱を一緒に運ぶ場合。
DB(溶接強化フレーム・組立式、耐荷重150kg)とDCS(溶接構造・連結式、耐荷重120kg)を比較すると、DBは長時間の立ち作業や重い工具を持つ作業に適しています。一方DCSは、複数台を連結して広い作業面を作れる点で優れています。両製品の詳しい比較は、別記事でご確認いただけます。
DBシリーズ全型式の仕様表
以下は、ハセガワベトナムの技術資料に基づく、段数別のDB型式一覧です。
1段
| 型式 | 高さ H(m) | 上部踏み台 W1×D1(cm) | 使用時サイズ W×D(cm) | 重量(kg) |
|---|---|---|---|---|
| DB-1425a | 0.25 | 40×50 | 41×51 | 3.82 |
| DB-1625a | 0.25 | 60×50 | 61×51 | 4.83 |
| DB-1825a | 0.25 | 80×50 | 81×51 | 5.93 |
| DB-1X25a | 0.25 | 100×50 | 101×51 | 6.90 |
| DB-1450a | 0.50 | 40×50 | 41×51 | 5.02 |
| DB-1650a | 0.50 | 60×50 | 61×51 | 6.33 |
| DB-1850a | 0.50 | 80×50 | 81×51 | 7.53 |
| DB-1X50a | 0.50 | 100×50 | 101×51 | 8.82 |
2段
| 型式 | 高さ H(m) | 使用時サイズ H2(cm) | 重量(kg) |
|---|---|---|---|
| DB-2550a | 0.50 | 150±10 | 6.84 |
| DB-2850a | 0.50 | 150±10 | 9.24 |
| DB-2560a | 0.60 | 160±10 | 6.94 |
| DB-2860a | 0.60 | 160±10 | 9.44 |
3段・4段・5段
| 型式 | 段数 | 高さ H(m) | 重量(kg) |
|---|---|---|---|
| DB-3675a | 3 | 0.75 | 12.2 |
| DB-3X90a | 3 | 0.90 | 16.64 |
| DB-48120a | 4 | 1.20 | 19.21 |
| DB-5X125a | 5 | 1.25 | 25.77 |
| DB-5X150a | 5 | 1.50 | 27.27 |
※上表は各段数グループの代表的な型式を抜粋したものです。踏み台サイズや幅のバリエーションなど詳細については、ハセガワベトナムの営業担当までお問い合わせください。
オプション手すり:どの高さにも取付可能
DBはオプション手すり(固定用アクセサリー)に対応しており、フレームの任意の高さに取り付けることができます。特定の位置に固定されているわけではありません。高さ0.9m以上(3〜5段)の型式では、手すりを追加することで昇降時に手をかける場所ができ、バランスを崩すリスクを軽減できます。
ベトナムの工場において規格適合の作業台を選ぶことが重要な理由
ベトナム労働・傷病兵・社会省が発行した通知第1136号(Thông báo số 1136/TB-BLĐTBXH)によると、高所からの転落は労働災害全体の中でも高い割合を占める原因の一つとされています(2023〜2024年時点の情報です)。同省はまた、使用者側に起因する原因の多くが、設備の安全性不足に関連していると指摘しています。
法的な観点では、2015年労働安全衛生法により、使用者は高所作業を行う労働者に対して安全装置と保護具を提供する義務があります。建設工事の安全に関する国家技術規則(QCVN 18:2021/BXD、Thông tư 16/2021/TT-BXDにより公布)にも関連する要求があります。滑落・転落のリスクがある区域では、使用者は足場・はしごまたはこれに類する安全なアクセス手段を設置する必要があります。これらの設備は、使用中も定期的な点検・保守が求められます。
政令第12/2022号(Nghị định 12/2022/NĐ-CP)によると、労働安全衛生の措置を十分に実施していない企業は行政処分の対象となる可能性があります。具体的な罰則は、違反行為の内容や企業規模により異なります。したがって、規格に適合した作業台への投資は、事故リスクの低減だけでなく、現行規定の遵守にもつながります。
※本記事の法令に関する内容は概要的な参考情報です。実際の適用にあたっては、最新の法令原文の確認、または専門家へのご相談を推奨します。
どのような場合にDB作業台を選ぶべきか
DBは、次のようなニーズに最も適しています。
- 工場:荷物の取り出し、設備点検、定期メンテナンスのために固定位置に設置する設備が必要な場合。

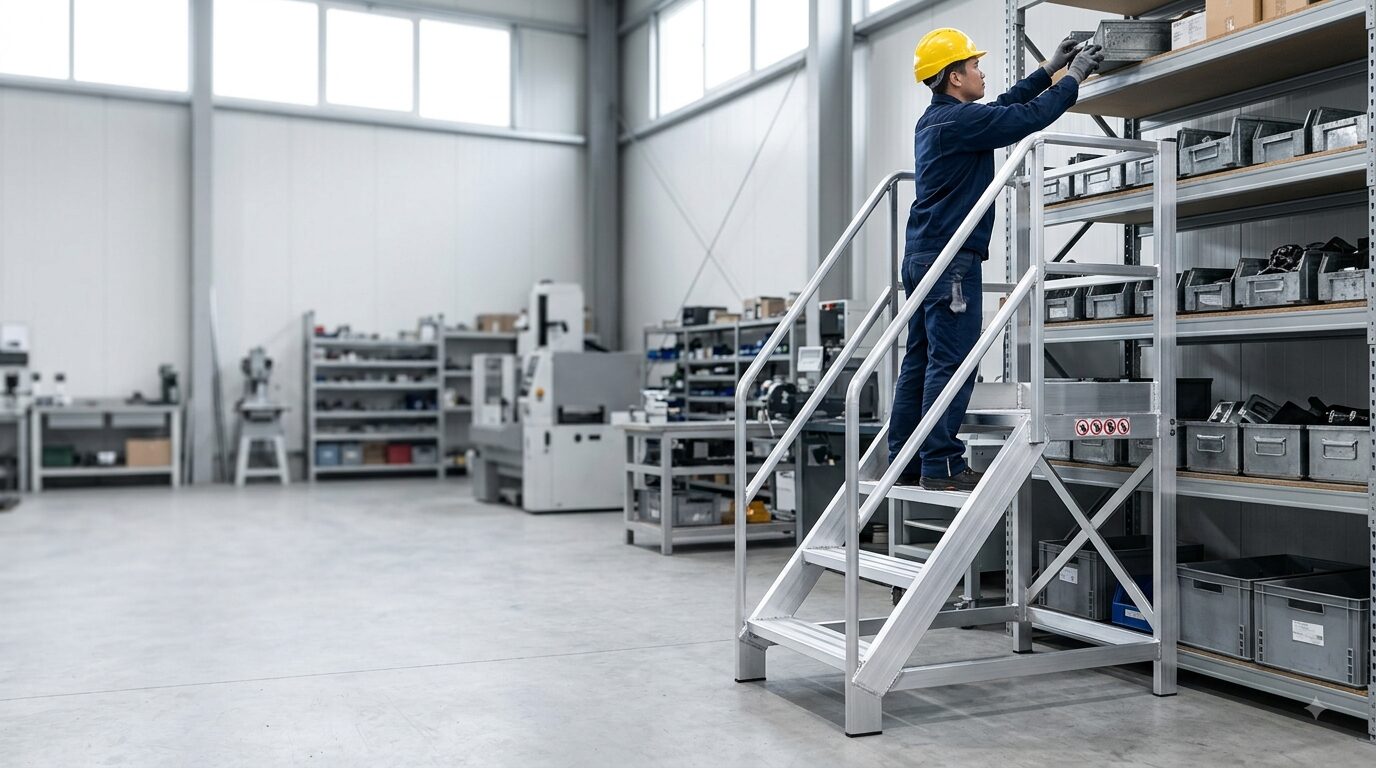

- 倉庫:高い棚からの荷物取り出しに、工具や小さな箱を持って安定して作業できる踏み台が必要な場合。
- 機械加工・組立工場:1m以上の高さで安定した作業位置が必要な場合(特に3〜5段型式)。
サイズや段数について特別なご要望がある場合、ハセガワベトナムでは特注生産(オーダーメイド)サービスもご提供しています。オーダーメイドは、工場内の実際の作業位置に合わせて設計されます。
よくある質問
1. DB作業台の耐荷重はどのくらいですか。
最大150kgです。1段から5段まで、全型式共通です。
2. DB作業台の材質は何ですか。
アルミニウム製で、側面フレームは全溶接により剛性を高めています。
3. DBとDCSの違いは何ですか。
DBは溶接強化フレームを採用した組立式で、耐荷重は150kgです。DCSは連結式で耐荷重120kgですが、複数台を連結して広い作業面を作りやすい点が特徴です。
4. DBに手すりは取り付けられますか。
はい。手すりはオプションアクセサリーで、フレームの任意の高さに取り付けることができます。
本記事は、ハセガワベトナムの公式技術資料に基づいて作成しています。法令に関する内容は、行政機関が公開している文書を参考にしています。個別のケースに適用される際は、原文をご確認のうえ、専門家へのご相談をお願いいたします。
