鉄道業界向け専用保守用はしごソリューション:ハセガワのオーダーメイドプロジェクトから学ぶ教訓

鉄道保守に専用機材が必要な理由

工場や倉庫内の保守作業とは異なり、そこでは作業機材周辺のスペースが厳密に制約されることは通常ありません。鉄道の構内環境は独自の技術規定に支配されています。中でも最も重要なのが建築限界という概念です。

簡単に言えば、線路付近に設置・取り付けられる保守機材は、任意のサイズや形状にすることはできません。車両の移動用に確保された空間を侵さないよう、機材が使用中であっても計算されている必要があります。

これが、通常の工場や倉庫向けに設計された標準品のはしごや作業台が、調整なしにそのまま鉄道構内で使用するには適さないことが多い理由です。

ハセガワの鉄道業界向けオーダーメイドプロジェクトにおける課題

ハセガワベトナムの紹介によると、鉄道業界向けに開発されたオーダーメイド製品の一つが保守用作業台で、鉄道構内での保守作業に使用されます。これは標準品を軽く調整したものではなく、駅構内・車両特有の環境に合わせて一から設計されたものです。

この製品でハセガワが強調している2つの設計要件は、転落防止用の張り出し脚部と車両の屋根からはみ出さないコンパクトな構造です。これらは偶然選ばれた仕様ではなく、この作業環境特有の2種類のリスクから直接導き出されたものです。すなわち、構内の不均一な地面に立つ際の滑落リスクと、機材が許容空間を超えた場合の接触リスクです。

2つの重要な設計要素

車両の屋根からはみ出さない構造——建築限界の遵守

保守用作業台を車両付近に設置または架け渡す際、許容範囲を超えて突き出た構造部分は、同じエリアを他の車両が通過する場合に空間的な干渉を引き起こす可能性があります。「コンパクトな構造で車両の屋根からはみ出さない」という設計は、この問題に直接対応しています。保守作業中に車両や機関車が動くかどうかにかかわらず、機材が常に規定の安全範囲内に収まることを保証します。

これは、標準品を単に「小さくする」こととは根本的に異なります。課題は機材を小さくすることではなく、鉄道業界の法規制によって定められた空間制限に正確に合わせることです。これは標準品が最初から想定して設計されていない制約です。

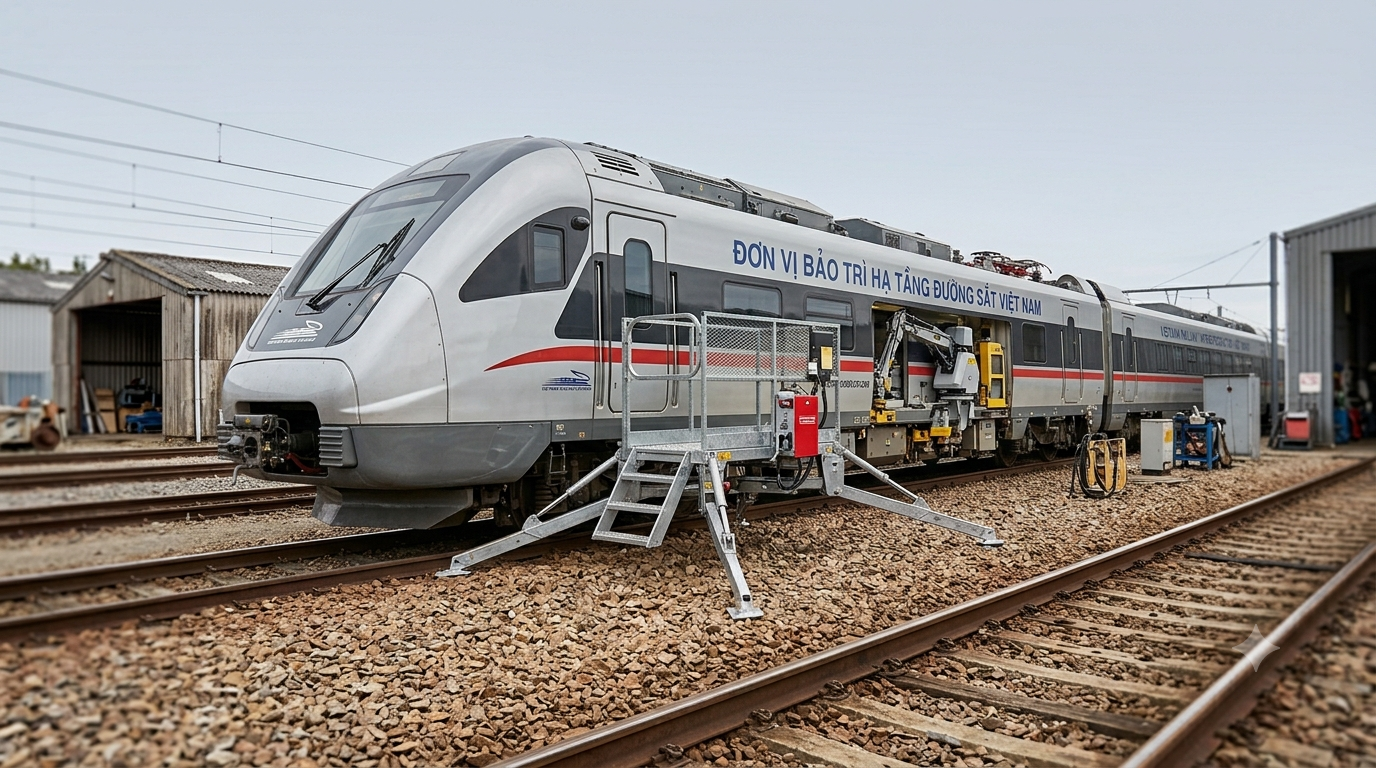

転落防止用の張り出し脚部——不均一な構内地面への対応

平坦で均一な工場の床とは異なり、鉄道構内の地面にはレール、排水溝、砕石、その他の付帯構造物があることが多く、一般的な工業環境ほど平坦ではありません。この状況で転落防止のために設計された脚部は、ハセガワの他の移動式足場製品にある拡張脚部と同様の役割を果たします。不均一な地面での接地面積と安定性を高め、高所で作業する人がいる際に機材が傾いたり倒れたりするリスクを減らします。

得られた教訓:鉄道の文脈における6ステップ オーダーメイドプロセスの適用

このプロジェクトは、ハセガワのオーダーメイドプロセス(調査・設計・見積もり・発注・製造・納品。前回の記事で詳しく解説)が、非常に特有の技術的制約を持つ業界にどのように適用されるかを示す具体的な事例です。重要なのは最初の調査ステップです。建築限界の制約や構内地面の特徴を最初に明確にしなければ、その後の設計・製造ステップで、加工技術がどれほど優れていても、本当に適した製品を生み出すことは難しくなります。

ここから得られる教訓は、鉄道業界だけに限りません。航空、港湾、厳格な防火要件のあるエリアなど、業界固有の技術規定に支配されるどのような作業環境においても、最初の調査段階で物理的な寸法だけでなく、その業界特有の法的・技術的な制約を明確にする必要があります。

鉄道事業者・車両基地はどのような場合に同様の解決策を検討すべきか

鉄道の運行・保守事業者は、次のいずれかに当てはまる場合、専用機材の導入を検討する価値があります。

• 現在の保守機材を線路や車両の近くに設置する必要があり、建築限界を侵害する可能性についてまだ評価されていない。
• 保守エリアの地面が平坦でなく、標準品の機材では使用時に不安定になるリスクがある。
• 保守作業が同じ場所で頻繁に発生しており、専用機材への投資が、応急的な解決策を使い続けるよりも長期的な価値をもたらす。
